立式加工中心機

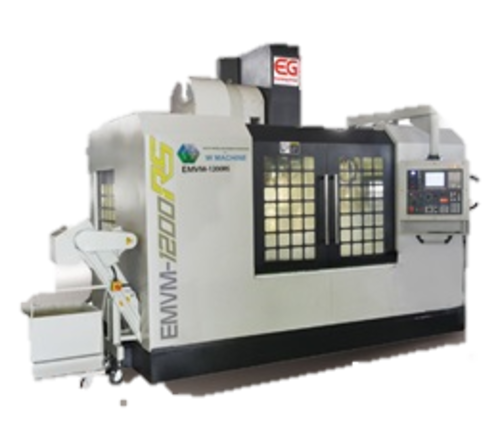

立式加工中心機 - EMVM-1200RS

代碼 EMVM-1200RS_01

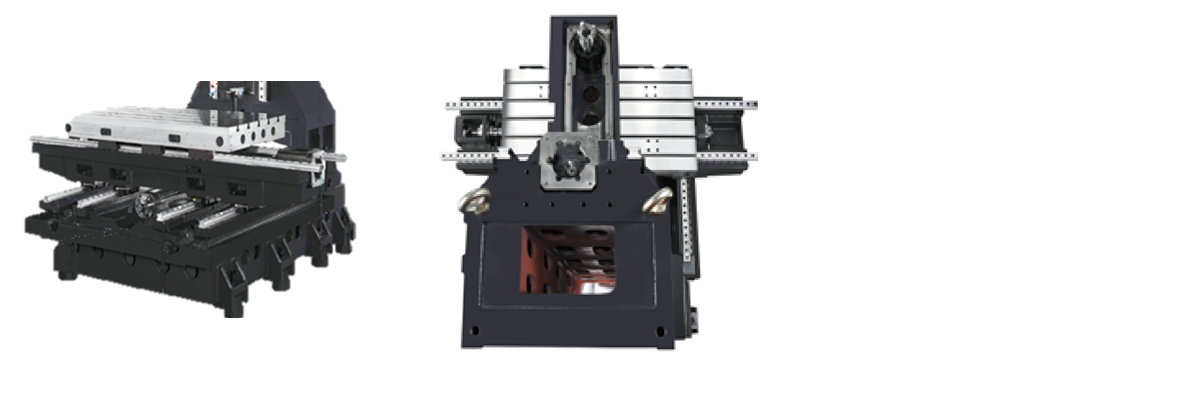

高剛性機台結構 大跨距設計 : • X軸行程 1200 mm • Y軸採加長型滑塊並以大跨距 945 mm 排列設計 • 有效支撐整個工作盤強化整體加工剛性 底床設計 : • 高承載底床設計,提供強而有力結構,不僅僅能夠有效支撐機台重量,確保機台加工精度 高剛性鑄件 : • 機體五大鑄件(底床、立柱、工作盤、工作盤滑台、主軸滑台) • 採用米漢娜鑄鐵材質,並經過有限元素分析箱體結構設計,大幅提升機台抗壓、吸震之加工能力 Y軸四軌設計 : • 機台底座加寬, 有效支撐整個工作盤強化, 整體加工剛性增強 雙層立柱結構設計 : • 增加立柱剛性 • 增加切削時的穩定性

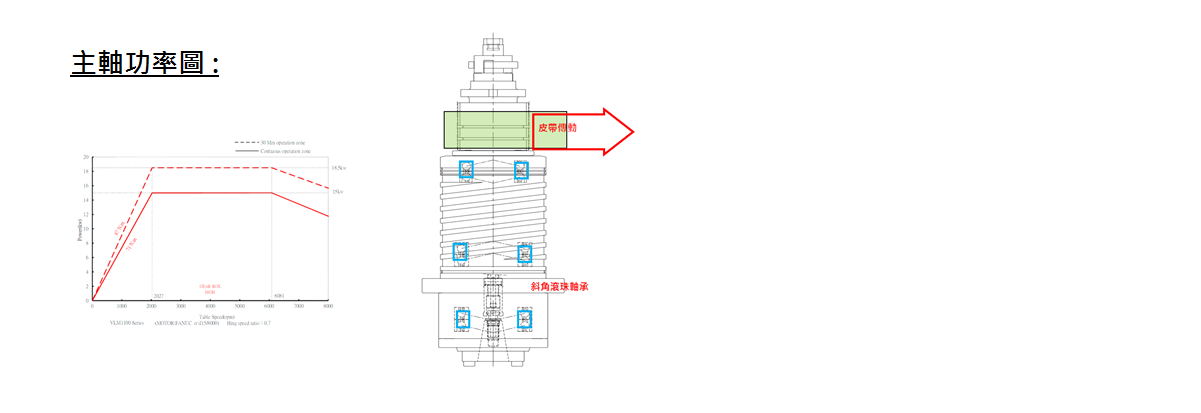

主軸及軸承 軸承配置 : • 前端採用2組斜角滾珠軸承搭配,以承受加工時軸向力與徑向力;後端多搭配一組軸承可承受皮帶所產生徑向力 • 主軸大軸承徑使用BT40(Ø70mm) 適於鋁圈切削之要求 • 主軸強制油冷設計,有效控溫延長主軸壽命 • 三軸進給系統皆採用絕對式伺服馬達直結驅動,可提供強大的推力以及快速的加減速運動,並因此有效降低馬達負荷, 減少熱能的產生,藉以確保極致的性能與精度 螺桿 C3 精密集 : • 三軸滾珠螺杆採用世界知名品牌上銀,精度達C3精密級,並經預拉處理,可防止滾珠螺杆之熱應變 增加滑塊數量 : • X/Z軸每軌有3滑塊,Y軸 4 軌有8滑塊增加加工切削的穩定性

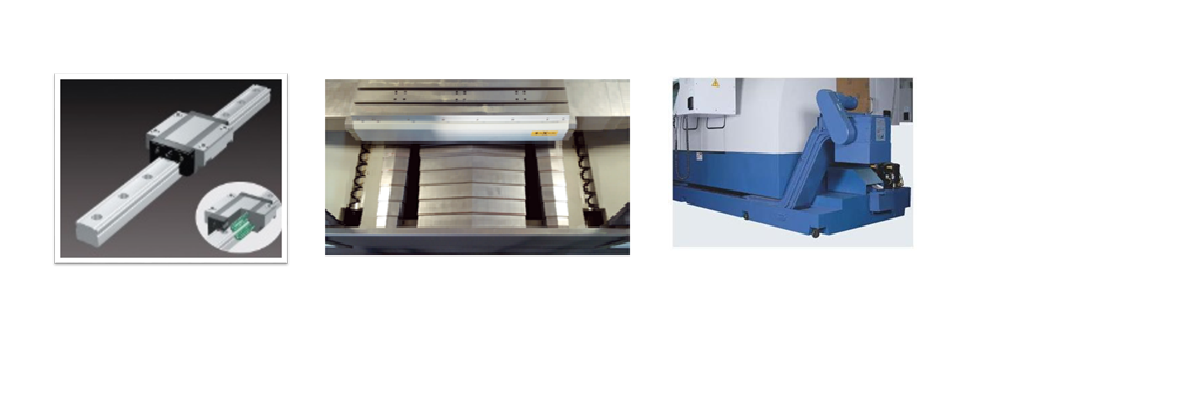

滾珠螺桿 傳動方式 : 皮帶 (直結選配) 大直徑螺桿 : • 大直徑滾珠螺杆 X/Y/Z=Ø45mm • X/Z軸每軌有3滑塊,Y軸 4 軌有8滑塊增加加工切削的穩定性 重負荷滾柱線軌 : 滾珠線性滑軌 • 具有超重載荷的負荷容量媲美滾柱線軌,卻沒有滾柱線軌缺點,最適合鋁圈加工需求 • 由於提高了減衰特性,最適合於耐振動、耐衝擊性的要求 • 多層防塵防屑設計,避免粉塵進入及提高壽命 • 導軌寬度 X=45mm, Y/Z=45mm 機內螺旋捲屑機 : 4支螺旋排屑 • 機內大排屑口雙螺旋卷屑機,有效把鐵屑帶到鐵屑輸送機排出 • 內部鈑金傾斜設計並搭配水柱沖刷,確保鐵屑完全帶走 履帶式鐵屑輸送機 : • 彈性化鐵屑輸送機設計,依客戶場地布置可選擇排屑方向及輸送機型式 • 水箱與鐵屑輸送機為分離式設計,維修簡易且安裝容易
