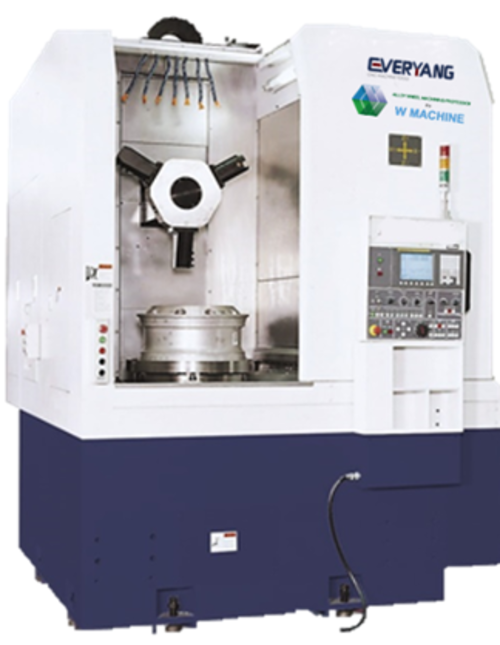

單刀塔立車WVL600
單刀塔立車 - WVL550/600
代碼 WVL600
高剛性機台結構
- 機台最重:機台重量20噸, 機台結構強及穩固
- 箱型結構:箱形結構並加強肋壁設計，造成強力之剛性
- 雙立柱設計:雙立柱獨立設計,剛性佳, 雙主軸加工不影響不會因一邊重切削影響另一柱加工精度
- 近四方型底床:熱變位震動影響最小
- 有限元素分析:讓底座與立柱之強勒達到優化設計，機械強度增加30%
- 機台高度1045mm:符合人體工學設計上下鍛胚材料可以更方便省力
主軸結構:皮帶傳動
- 後端採用NN滾柱軸承與前端斜角軸承互相搭配
- 複雜迷宮設計有效防止切削液滲入軸承軸承可承受皮帶所產生徑向力。
- 多組高精密型軸承前後搭配，可承受重載軸向及徑向負荷切削加工
- 可承受重載軸向及徑向負荷長時間切削加工
- 可維持加工精度及同時具有高轉數特性
90度直立板金:無伸縮護蓋設計
- 機台壁不積屑，除去傳統伸縮護蓋易損壞問題，不易積屑
- X軸採4方滑柱設計,無傳統伸縮護蓋易損壞問題
鐵屑輸送機
- 因應重切削產生之金屬切削，於排屑設計上加寬排屑出口，以提升排屑能力
- 大容量水箱設計，提供足夠切消液之用量
- 水箱及鐵屑輸送機為分離式設計，維修簡單且易安裝
- 因應各種不同材質加工，提供客戶彈性化選擇
